Описание

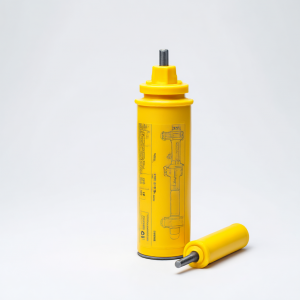

BIT-EX - двухкомпонентный синтетический состав на основе быстроотверждаемой высокомолекулярной эпоксидной смолы, не содержащей растворителей в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.). Специально разработан для крепления арматуры периодического профиля в бетоне и железобетоне, для организации арматурных выпусков при монолитном строительстве и реконструкции (установка арматурных каркасов в существующих зданиях и сооружениях, организация узлов сопряжения колонн с перекрытиями, усиление строительных конструкций путем добавления дополнительных связей, устройство консолей при восстановлении балконов и лоджий во время реконструкции, в дорожном строительстве и реконструкции аэродромов).
Принципиально отличается от других типов химических анкеров тем, что в результате смешивания и последующего отверждения компонентов в равной пропорции (1:1) образует новое высокомолекулярное соединение, т.н. "сшитый полимер" (cross-linked polymer) по своим физико-механическим характеристикам превосходящий все виды составов для химических анкеров.
Обеспечивает наивысшие показатели несущей способности при креплении арматуры периодического профиля и имеет высокий коэффициент сцепления на 30-40% превышающий несущую способность и прочностные характеристики химического анкера BIT-EA (эпокси-акрилат). Специально разработан с учетом использования в отверстиях, выполненных с применением установок алмазного бурения, влажных отверстиях, а также в водонасыщенном бетоне и под водой. Увеличенное время отверждения позволяет устанавливать арматуру на большую глубину.
Отсутствие усадочной деформации позволяет производить монтаж арматуры больших диаметров, а также закладных деталей с большими кольцевыми зазорами. Выдерживает высокие рабочие температуры, что позволяет производить сварку арматурных прутков при организации арматурных выпусков.
Внимание! Сварку арматурных выпусков необходимо производить до приложения нагрузки!
Преимущества:
Время отверждения и время схватывания химического состава
Температура основания (С°) |
Время схватывания1 (минуты) |
Время отверждения2 (минуты) |
+25 |
15 |
300 |
+20 |
16 |
360 |
+15 |
18 |
450 |
+5 |
21 |
1200 |
1 -анкер устанавливается в отверстие, возможна корректировка его положения
2 -полное отверждение состава, возможно приложение нагрузки
Геометрические характеристики при установке анкерных креплений в основание из тяжелого бетона В20 (С20/25)
Диаметр анкера, d (мм) |
Диаметр отверстия, dо (мм) |
Диаметр отверстия в прикрепляемомконструкционном элементе, df (мм) |
Стандартная глубина заделки, Lo (мм) |
Рекомендуемый момент затяжки, Tinst (Нм) |
M8 |
10 |
9 |
80 |
11 |
M10 |
12 |
11 |
90 |
22 |
M12 |
14 |
13 |
110 |
38 |
M16 |
18 |
17 |
125 |
95 |
M20 |
24 |
22 |
170 |
170 |
M24 |
28 |
26 |
210 |
260 |
M30 |
35 |
33 |
280 |
480 |
Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)
Диаметр анкера,d (мм) |
Максимальная нагрузка* (кН) |
Расчетная нагрузка |
Рекомендуемая нагрузка |
Рекомендуемое расстояние от края (мм) |
Рекомендуемое расстояние между осями анкеров, |
||||
На вырыв(NRk) |
На срез (VRk) |
На вырыв (Ncal) |
На срез (Vcal) |
На вырыв(Nr) |
На срез (Vr) |
На вырыв (Ca,N) |
На срез (Ca,V) |
||
М8 |
21,5 |
16,8 |
11,9 |
12,8 |
8,5 |
9,2 |
80 |
100 |
100 |
М10 |
33,8 |
20,2 |
17,8 |
17,9 |
12,8 |
12,8 |
90 |
130 |
130 |
М12 |
52,9 |
23,2 |
26,1 |
19,8 |
18,7 |
27,8 |
110 |
150 |
140 |
М16 |
73,4 |
52,4 |
36,3 |
44,7 |
26,0 |
32,0 |
130 |
170 |
170 |
М20 |
110,2 |
78,8 |
52,5 |
67,9 |
37,5 |
48,5 |
150 |
190 |
210 |
М24 |
136,1 |
106,5 |
63,7 |
85,6 |
45,5 |
61,2 |
190 |
240 |
240 |
М30 |
283,1 |
123,5 |
118,9 |
98,9 |
85,0 |
70,7 |
300 |
350 |
350 |
* Несущая способность снижается в случае уменьшения рекомендуемых расстояний от края/ между креплениями
Подробная информация о всей продукции, условиях эксплуатации и проектирования содержится в техническом каталоге BIT.
Внимание! Химический состав разработан на основе собственной уникальной технологии и является «ноу-хау» компанииBIT United Ltd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.
