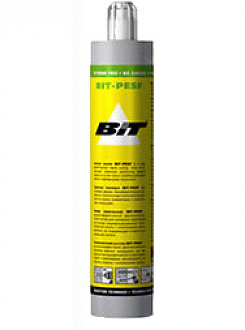

Химические анкеры BIT-PESF

Описание

BIT-PESF - двухкомпонентный синтетический состав на основе модифицированной полиэстерной смолы, не содержащей стирол и не имеющий запаха в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.).  Специально разработан для осуществления анкерных креплений в различных видах кирпича (керамического и силикатного) и керамического камня, в пустотелых материалах, а также в тяжелом, легком и ячеистом бетонах с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов. Единственно возможный способ осуществления надёжного крепления в пустотелых материалах в сравнении со всеми известными типами распорных  дюбелей и анкеров. Несущая способность крепления зависит  только от прочности материала основания.

Несущая способность BIT-PESF на 15-20% выше в сравнении с химическим анкером BIT-PE, содержащим стирол.

Обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию  с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления  и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки анкера может варьироваться  в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки анкера несущая способность увеличивается.

Экологически безопасный продукт (не содержит токсичных компонентов) – не требует специальной процедуры утилизации использованной упаковки в соответствии с экологическими нормами Европейского Союза.

Не имеет запаха - рекомендуется для внутренних работ в закрытых помещениях.



Преимущества:

• специально разработан для применения в различных кладочных материалах (кирпич, камни керамические), в пустотелых материалах (пустотелом кирпиче, семищелевых бетонных блоках ), в легком и ячеистом бетонах
• применяется в основаниях из тяжелого бетона и природного камня
• в качестве анкера допускается использование любых арматурных прутков, резьбовых шпилек, анкерных болтов и штифтов
• позволяет выполнять установку анкеров вблизи края конструкции
• не создает напряжения в материале основания
• возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края
• цвет состава – серый (цвет бетона)
• картридж 300 мл - не требует специального оборудования, используется стандартный пистолет для силиконового герметика
• применяется для установки арматуры периодического профиля и организации арматурных выпусков в монолитном железобетоне
• экологически безопасный продукт
• без запаха
• не огнеопасен
• высоко устойчив к агрессивным средам (кислотам и щелочам)
• гарантийный срок эксплуатации 50 лет



Время отверждения и время схватывания химического состава

Температура основания (С°)	Время схватывания 1 (минуты)	Время отверждения 2 (минуты)
+35	3	20
+25	8	20
+15	13	20
+5	21	30
-5	50	90
-103)	60	180

1 -анкер устанавливается в отверстие, возможна корректировка его положения

2 -полное отверждение состава, возможно приложение нагрузки

3 -температура состава должна быть не менее +20°С



Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера, d (мм)	Диаметр отверстия, dо (мм)	Диаметр отверстия в  прикрепляемом конструкционном  элементе,  df (мм)	Стандартная глубина Заделки, Lo (мм)	Рекомендуемый момент затяжки, Tinst (Нм)
M8	10	9	80	6
M10	12	11	90	17
M12	14	13	110	33
M16	18	17	125	75
M20	24	22	145	120
M24	28	26	180	198



Эксплуатационные характеристики анкерных  креплений при стандартной глубине заделки в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера,d (мм)	Максимальная нагрузка*   (кН)		Расчетная нагрузка (кН)		Рекомендуемая нагрузка (кН)		Рекомендуемое расстояние от края  (мм)		Рекомендуемое расстояние между осями анкеров, Cbw  (мм)
	На вырыв(NRk)	На срез (VRk)	На вырыв  (Ncal)	На срез (Vcal)	На вырыв(Nr)	На срез (Vr)	На вырыв(Ca,N)	На срез (Ca,V)
М8	20,2	10,1	8,1	8,1	5,8	5,8	80	100	100
М10	28,5	15,6	11,4	12,5	8,1	8,9	90	130	130
М12	40,5	23,1	16,2	18,5	11,6	13,2	110	150	150
М16	69,2	41,8	27,7	33,5	19,8	23,9	130	170	170
М20	89,9	66,8	40,7	53,4	29,1	38,2	150	190	210
М24	112,6	95,7	46,3	76,6	33,1	54,7	190	240	240

*Несущая способность  снижается в случае уменьшения рекомендуемых расстояний от края/ между креплениями



Эксплуатационные характеристики анкерных  креплений при стандартной глубине заделки в основания из пустотелых материалов (с применением пластиковых сетчатых гильз)

Диаметр анкера, d (мм)	Рекомендуемая нагрузка на срез (Nr) или вырыв (Vr) *  (кН)
	Кирпичная кладка (20,5 Н/мм2)	Кладка из керамических камней  (7 Н/мм2)
М8	1,5	0,8
М10	3,0	1,5
М12	4,2	2,4
М16	5,1	3,2

* нагрузки приводятся, как справочные и требуют уточнения в каждом конкретном случае, в зависимости от материала основания.

Подробная информация о всей продукции, условиях эксплуатации и проектирования содержится в техническом каталогеBIT.

Внимание! Химический состав  разработан на основе собственной уникальной технологии и является «ноу-хау» компании BITUnited Ltd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.
