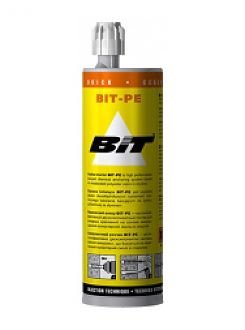

Химический анкер BIT-PE 400 мл

Описание

Химический анкер BIT-PE - двухкомпонентный синтетический состав на основе ненасыщенной полиэстерной смолы в стироле в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.).  Специально разработан для осуществления анкерных креплений в различных видах кирпича (керамического, силикатного) и керамического камня, в пустотелых материалах, в легком и ячеистом бетонах с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов. Единственно возможный способ осуществления надёжного крепления в пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.

Обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию  с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления  и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки анкера может варьироваться  в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки анкера несущая способность увеличивается.



Преимущества:

• специально разработан для применения в различных кладочных материалах (кирпич, камни керамические), в пустотелых материалах (пустотелом кирпиче, семищелевых бетонных блоках ), в легком и ячеистом бетонах
• применяется в основаниях из тяжелого бетона и природного камня
• в качестве анкера допускается использование любых арматурных прутков, резьбовых шпилек, анкерных болтов и штифтов
• позволяет выполнять установку анкеров вблизи края конструкции
• не создает напряжение в материале основания
• возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края
• цвет состава –  красно-коричневый (цвет кирпича)
• прочный нейлоновый коаксиальный картридж 400 мл
• наиболее выгодная стоимость (из ассортимента)
• высоко устойчив к агрессивным средам (кислотам и щелочам)
• проведены испытания ЦНИИСК им. В.А. Кучеренко
• гарантийный срок эксплуатации 50 лет



Время отверждения и время схватывания химического состава

Температура основания (С°)	Время схватывания 1 (минуты)	Время отверждения 2 (минуты)
+35	3	20
+25	8	20
+15	13	20
+5	21	30
-5	50	90
-103)	60	180

1 -анкер устанавливается в отверстие, возможна корректировка его положения

2 -полное отверждение состава, возможно приложение нагрузки.

3 -температура состава должна быть не менее 20°С



Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера, d, (мм)	Диаметр отверстия, do (мм)	Диаметр отверстия в прикрепляемомконструкционном  элементе, df (мм)	Стандартная глубиназаделки, Lo (мм)	Рекомендуемый момент затяжки, Tinst (Нм)
				в бетоне	в кирпичной кладке
M8	10	9	80	6	3
M10	12	11	90	17	13
M12	14	13	110	33	24
M16	18	17	125	75	43
M20	24	22	170	120	-
M24	28	26	210	198	-



Эксплуатационные характеристики анкерных  креплений при стандартной глубине заделки в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера,d (мм)	Максимальная нагрузка* (кН)		Расчетная нагрузка (кН)		Рекомендуемая нагрузка      (кН)		Рекомендуемое расстояние от края  (мм)		Рекомендуемое расстояние между осями анкеров, Cbw  (мм)
	На вырыв(NRk)	На срез (VRk)	На вырыв (Ncal)	На срез (Vcal)	На вырыв(Nr)	На срез (Vr)	На вырыв (Ca,N)	На срез(Ca,V)
М8	17,2	10,1	6,9	8,1	4,9	5,8	80	100	100
М10	26,2	15,6	10,5	12,5	7,5	8,9	90	130	130
М12	37,1	23,1	14,8	18,5	10,6	13,2	110	150	150
М16	43,1	41,8	17,2	33,5	12,3	23,9	130	170	170
М20	69,7	66,8	27,9	53,4	19,9	38,2	150	190	210
М24	95,9	95,7	38,4	76,6	27,4	54,7	190	240	240

 *Несущая способность  снижается в случае уменьшения рекомендуемых расстояний от края/ между креплениями



Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основания из пустотелых материалов (с применением пластиковых сетчатых гильз)

Диаметр анкера, d (мм)	Рекомендуемая нагрузка на вырыв (Nr) или срез (Vr) *  (кН)
	Кирпичная кладка   (20,5 Н/мм2)	Кладка из керамических камней   (7 Н/мм2)
М8	1,7	0,8
М10	3,4	1,7
М12	4,8	2,7
М16	5,6	3,6

* нагрузки приводятся, как справочные и требуют уточнения в каждом конкретном случае, в зависимости от материала основания.

Подробная информация о всей продукции, условиях эксплуатации и проектирования содержится в техническом каталоге BIT.

Внимание! Химический состав  разработан на основе собственной уникальной технологии и является «ноу-хау» компании BIT UnitedLtd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.
